PV Combiner Box: Solar Systemsin "Smart Power Manager" - kattava opas

I. PV -yhdistelmälaatikoiden määritelmä ja toiminta

PV Combiner -laatikko (valokuvapostin yhdistelmälaatikko) on kriittinen sähkökomponentti aurinkoenergiajärjestelmissä. Se vastaa PV -merkkijonojen tuottaman tasavirtavoiman keräämisestä, suojaamisesta ja seurannasta ja sen lähettämisestä invertterille. Auringon voimalaitoksen "energian lähetyskeskuksena" toimimassa se varmistaa tehokkaan ja turvallisen sähkönsiirron.

Ydintoiminnot

Nykyinen aggregaatio: Useiden PV-merkkijonojen (esim. 12-24 merkkijono) rinnakkaisliitäntä kaapelin sotkujen vähentämiseksi ja järjestelmän rakenteen optimoimiseksi.

Piirinsuojaus: estää ylikuormituksia, oikosulkuja ja käänteisiä virtauksia varmistaen turvallisen käytön.

Älykäs seuranta: Jännitteen, virran ja virran reaaliaikainen havaitseminen jokaiselle merkkijonolle, mikä mahdollistaa nopean vikadiagnoosin.

Miksi tarvitset yhdistelmälaatikon?

✔ Parantaa järjestelmän luotettavuutta estämällä yksikieliset viat vaikuttamasta kokonaistuotantoon.

✔ vähentää linjahäviöitä ja parantaa siirtotehokkuutta.

✔ Tarjoaa älykästä käyttötietoa, alentamalla pitkäaikaisia ​​ylläpitokustannuksia.

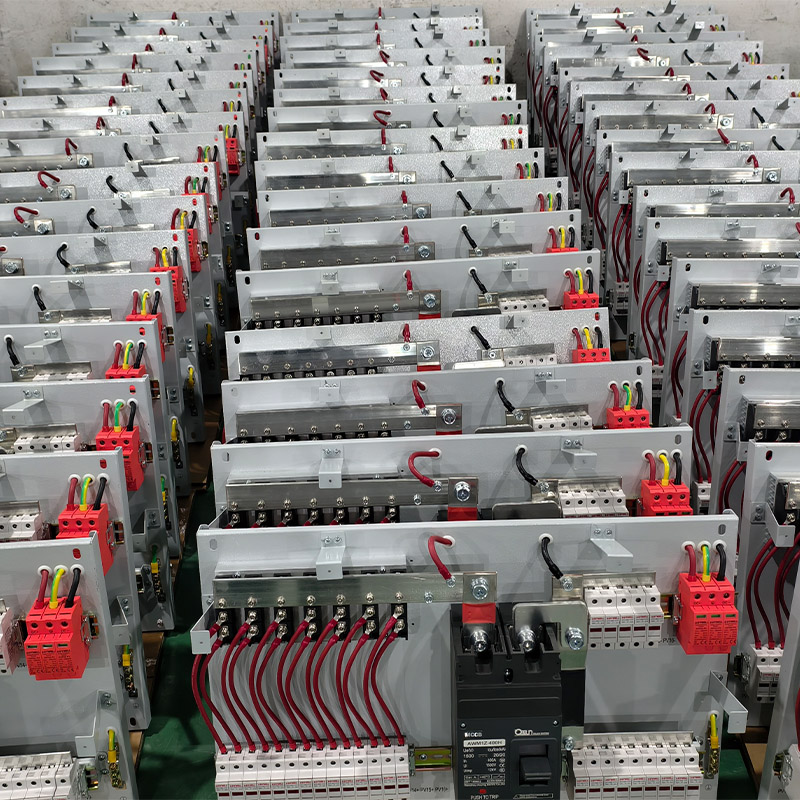

II. PV -yhdistelmälaatikoiden ydinroolit

1.

PV -moduulit on tyypillisesti kytketty merkkijonoihin, ja yhdistelmälaatikko yhdistää useita merkkijonoja suuremman virran lähdön muodostamiseksi.

Esimerkki: 10 kW: n aurinkojärjestelmä voi koostua viidestä merkkijonosta (jokainen 2 kW), jonka yhdistelmälaatikko yhdistää ennen virran lähettämistä invertterille.

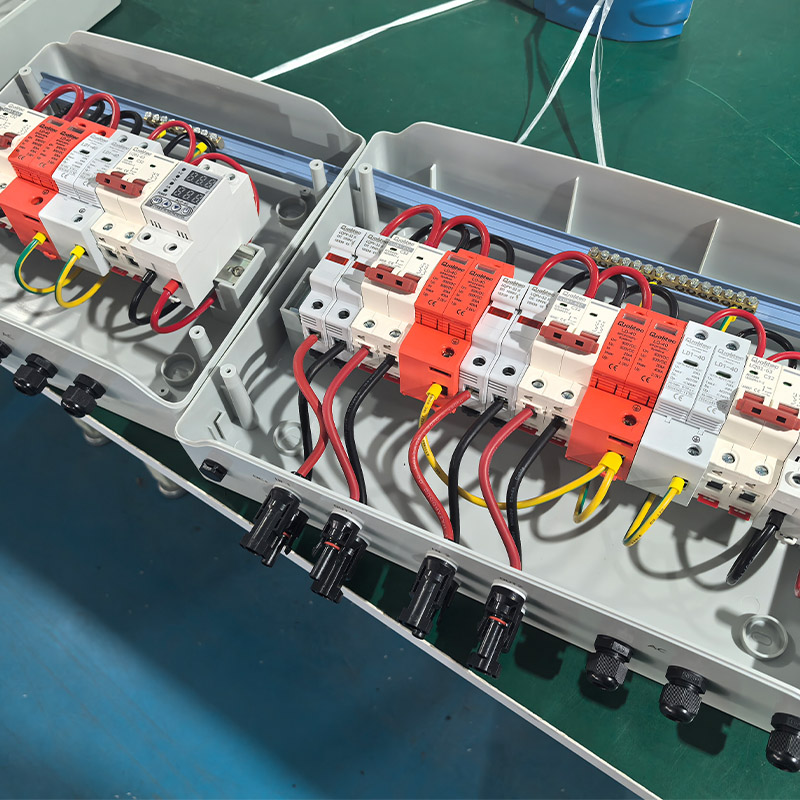

2. monikerroksinen piirisuojaus

Suojausominaisuustoiminto

DC -sulake/katkaisija katkaisee piirin ylikuormitusten tai oikosulkujen aikana palovaarojen estämiseksi.

Estää diodi estää käänteisen virran virtauksen (esim. Kun merkkijono on varjostettu).

Ylijännitesuojaussuojat salaman tai ruudukon vaihtelun aiheuttamilta jännitekepikoilta.

3. Älykäs seuranta ja huolto

Advanced Combiner Boxes -ominaisuuksien kirjaaminen, seuranta:

✅ Virta/jännite merkkijono kohti

✅ Järjestelmän kokonaisvoima ja tehokkuus

✅ Vikahälytykset (esim. Epänormaalit jouset, kompastetut sulakkeet)

Etävalvonta (4G/Wi-Fi) mahdollistaa nopean vianetsinnän.

III. Salamasuoja PV Combiner -laatikoissa

Koska PV -järjestelmät paljastetaan ulkona, salamasuojaus on kriittinen suunnitteluominaisuus!

1. Surge Protection -laite (SPD)

Toiminto: Absorboi korkeajännitteen nousut salamasta tai ruudukon vaihtelusta.

Asennus: Tyypillisesti sijoitettu tasavirtatulo-/lähtöliittimiin.

2. maadoitussuojaus

Metallikotelo on maadoitettava asianmukaisesti salamakenteiden turvallisesti hajottamiseksi.

Vakio: Maapallon vastus <4Ω (<1Ω suurten kasvien kohdalla).

3. eristyssuunnittelu

Salaman eristysliittimet estävät korkeajännitettä nousun vaikuttamasta muihin piireihin.

⚠ Tärkeät huomautukset:

Valitse salama-alueilla TUV/CE-sertifioidut laatikot, joilla on korkea suojausluokitus (esim. IP65).

Tarkasta SPD: t säännöllisesti (korvaa joka ~ 2 vuosi).

Iv. PV -yhdistelmälaatikot ja valintaopas tyypit

Combiner -laatikot luokitellaan sovelluksella:

1. Tulojen lukumäärän mukaan

Kirjoita sovellusominaisuudet

4-8 syöttö (pieni) asuinkatto PV: n yksinkertainen rakenne, edulliset kustannukset

12-24 Syöttö (vakio) kaupallinen/keskisuuren kasvien älykäs seuranta, vankka salamasuojaus

24+ -syöttö (suuri) Apuohjelma-asteikko aurinkotilat korkealla suojauksella (IP67), kaukosäädintä

2. toiminnallisuuden mukaan

Perus: sulakkeet + kytkimet (budjettihankkeet)

Smart: Tietojen kirjaaminen, vastakkainen, PID-palautus (premium-kaupallinen käyttö)

Räjähdyksenkestävä: vaarallisille ympäristöille (ruostumattomasta teräksestä valmistettu + sertifikaatit)

3. Asennustyylillä

Seinään kiinnitetty: Kattojen tilaa säästävä

Lattiavarasto: Suurten kasvien helpompi huolto

V. Kuinka valita oikea yhdistelmälaatikko?

1. Vastaa syöttökanavia

Asuin: 4-8 tuloja

Kaupallinen: 12-24 tulot

Apuohjelma: 24+ tulot (modulaarinen suunnittelu)

2. Tarkista suojausluokitus

Ulko: Pienin IP65 (pöly/vedenpitävä)

Rannikko/teollisuus: Ruostumattomasta teräksestä valmistettu asunto

3. priorisoi älykkäät ominaisuudet

Valitse malleja, joissa on IV -käyrän skannaus ja etävalvonta diagnostiikan helpottamiseksi.

4. Varmista sertifikaatit

Kansainvälinen: TUV, CE, UL (Pohjois -Amerikka)

Kotimaan: CQC, "Golden Sun" -sertifikaatti

Johtopäätös: aurinkojärjestelmien laulamatta sankari

Vaikka PV -yhdistelmälaatikot ovat usein huomiotta jätettyjä, ne ovat välttämättömiä tehokkaan ja turvallisen aurinkoenergian tuotannon suhteen. Nykyisestä yhdistämisestä salamasuojaukseen ne nostavat järjestelmän suorituskykyä kaikilla tasoilla.

Valintavinkit:

🔹 Residentiaalinen PV → 4-8 Input Smart -mallit (Wi-Fi-valvonta)

🔹 Kaupalliset kasvit → 12-24 syöttö, korkean suojan (IP65 + SPD)

🔹 Apuohjelma-asteikko → modulaarinen, etäyhteys hallittu

Päivitä aurinkojärjestelmääsi tänään - anna yhdistelmälaatikko olla "Smart Power Manager"! ☀️
