AC -katkaisijoiden ja DC -katkaisijoiden välisten erojen ja etujen/haittojen analyysi

I. AC- ja DC -katkaisijoiden väliset keskeiset erot

1. kaari sammutusmenetelmät

AC -katkaisijat:

AC-virrassa on useita nolla ylityspisteitä sekunnissa (esim. 50 Hz: n vaihtovirta ylittää nolla 100 kertaa sekunnissa), jolloin kaarit voivat sammuttaa luonnollisesti.

Yleisiä tyyppejä ovat ilmakatkaisijat, öljyn katkaisijat ja SF6-katkaisijat, jotka hyödyntävät nolla ylittämistä nopeaan kaaren keskeytykseen.

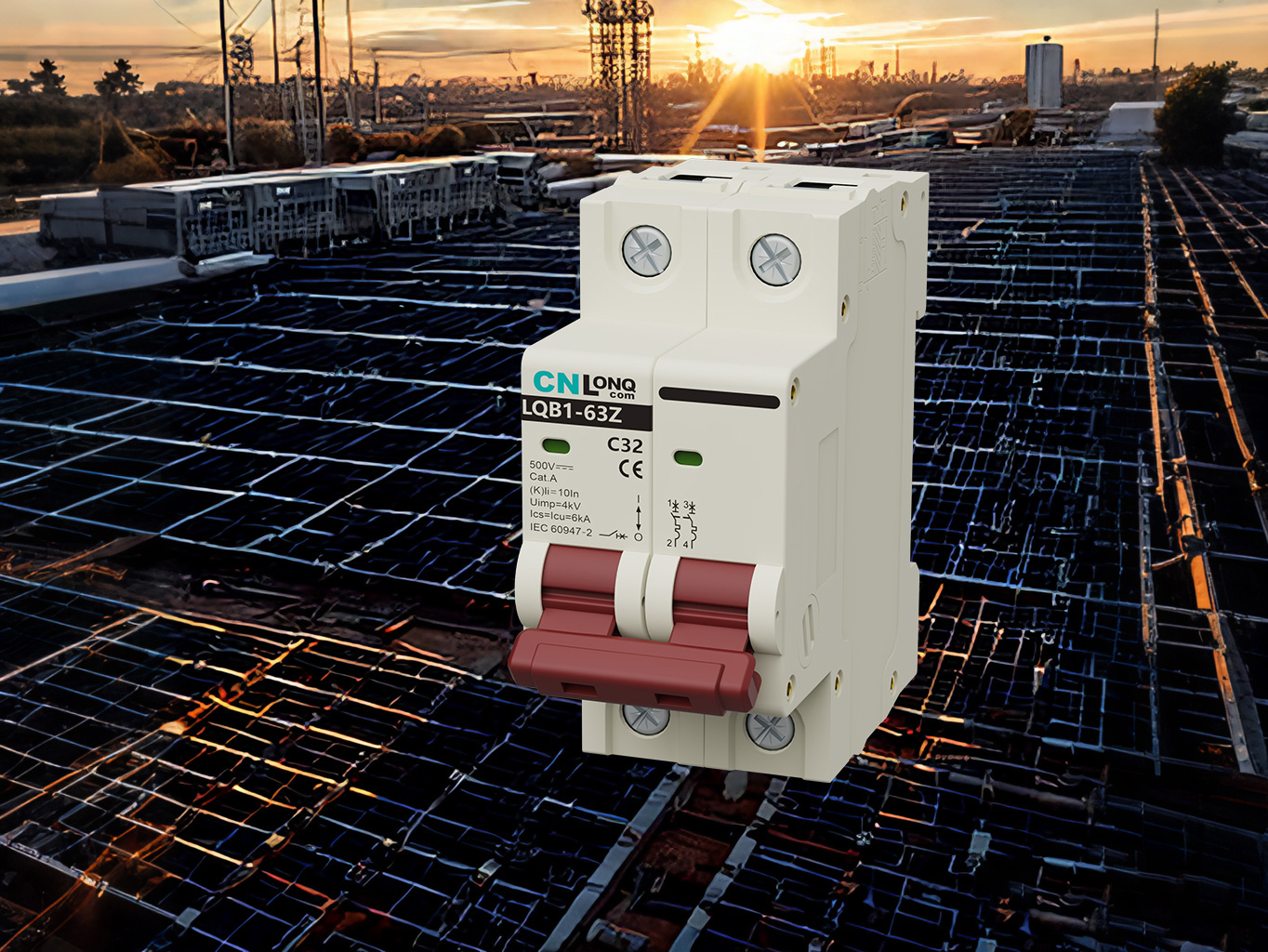

DC -katkaisijat:

DC: llä ei ole luonnollista nolla ylittämistä, mikä tekee kaaren tukahduttamisesta haastavamman.

Yleisiä kaaren sammutustekniikoita ovat:

Magneettinen räjähdys (magneettikentät kaaren venyttämiseen ja jäähdyttämiseen)

Kaasupohjainen kaaren sammutus (esim. SF6)

Sid-Stateen kytkentä (esim. IGBT/MOSFET-pohjaiset hybridikatkaisijat)

14. rakennesuunnittelu

AC -katkaisijat:

Suhteellisen yksinkertainen rakenne, alhaisemmat kustannukset.

Käytä tyypillisesti mekaanisia koskettimia + kaarikorut.

DC -katkaisijat:

Vaativat voimakkaampaa kaaren tukahduttamista, mikä johtaa monimutkaisempiin malleihin (esim. Magneettiset kelat, erikoistuneet kaarikorut).

Korkeajännitteiset tasavirtajärjestelmät (esim. Aurinkotilatilat, HVDC-siirto) käyttävät usein hybridi-katkaisijoita (mekaaniset kytkimet + puolijohdekytkimet).

3. Jännitteen luokitukset ja katkaisukyky

AC -katkaisijat:

Käytetään matalajännitteessä (esim. 220 V: n asunto) korkeajännitteisiin (esim. 110 kV-ruudukko).

KA: ssa mitattu murtokyky (kiloamperes), esimerkiksi kotitalouden katkaisijat.

DC -katkaisijat:

Ensisijaisesti matala- ja keskijännitejärjestelmille (esim. 12 V- 1500 V aurinko/EV-sovelluksissa).

Katkaisevuus on kriittisempi jatkuvan kaarin vuoksi, mikä vaatii erikoistuneita malleja.

4. sovellusskenaariot

Katkaisijatyyppi Tyypilliset sovellukset

AC -katkaisijat asuin-/teollisuusvoiman jakelu, kaupalliset ruudukot

DC -katkaisijat aurinko -PV -järjestelmät, akun säilytys, EV -lataus, kiskon kauttakulku (esim. Metrovirta)

III. Edut ja haittojen vertailu

1. AC -katkaisijoiden edut

✅ Alhaisemmat kustannukset: Yksinkertaisempi rakenne vähentää valmistus- ja huoltokustannuksia.

✅ Kypsä tekniikka: Standardisoidut mallit johtuvat laajalle levinneestä vaihtovirtaverkon käytöstä.

✅ Helpompi kaaren sammutus: Luonnollinen nolla ylitys varmistaa luotettavan toiminnan.

2. AC -katkaisijoiden haitat

❌ Ei voida käyttää tasavirtapiirissä: Voi olla epäonnistunut DC -kaaria, aiheuttaen palohiskiä.

3. DC -katkaisijoiden edut

✅ Suunniteltu tasavirtajärjestelmille: Tehokas kaaren tukahduttaminen turvalliseen toimintaan.

✅ välttämätön uusiutuville energialähteille: Kriittinen aurinko-, tallennus- ja EV -lataamisessa.

✅ Korkea luotettavuus: Edistyneet sammutusmenetelmät varmistavat suojauksen.

4. DC -katkaisijoiden haitat

❌ Korkeammat kustannukset: Monimutkaiset mallit tekevät niistä 2–5x kalliimpia kuin vaihtovirtakatkaisijat.

❌ Teknologisesti vaativa: Korkean virran DC-katkaisijat (esim. HVDC) vaativat edistyneitä materiaaleja.

Iv. Kuinka valita AC- ja DC -katkaisijat?

Nykyinen tyyppi:

Vaihtovirta (kotitalous/teollisuus) → vaihtovirtakatkaisija

DC Power (aurinko/akku/EV) → DC -katkaisija

Katkaisu: kapasiteetti:

DC-järjestelmät tarvitsevat korkeamman luokiteltuja katkaisijoita (esim. 1000 V/20A aurinkokunnalle).

Sertifikaatit:

AC Breakers: Noudata IEC 60898 (asuinpaikka) tai IEC 60947 (teollisuus).

DC-katkaisijat: Tapaa UL 489B tai IEC 60947-2 -standardit.

V. Tulevat trendit

Hybridi katkaisijat: Yhdistämällä mekaaninen ja solid-state-kytkentä paremman tasavirtasuorituskyvyn saavuttamiseksi.

Älykkäät ominaisuudet: Integroidut seuranta kaukosäätimelle (esim. Älykkäät PV -katkaisijat).

Suurempi jännitetuki: HVDC-katkaisijatekniikan edistäminen ruudukko-mittakaavan sovelluksiin.

Johtopäätös

AC- ja DC -katkaisijat eroavat merkittävästi käsittelemien virtojen luonteesta. AC-katkaisijat hallitsevat perinteisiä ruudukkoja kustannustehokkuuden ja luotettavuuden vuoksi, kun taas DC-katkaisijat ovat välttämättömiä uusiutuvien energialähteiden järjestelmissä huolimatta niiden korkeammista kustannuksista. Oikean tyypin valitseminen on ratkaisevan tärkeää sähköturvallisuuden ja järjestelmän vakauden varmistamiseksi.
