PV -katkaisukytkin: Aurinkojärjestelmien "turvahoito" - täydellinen opas

I. PV -katkaisukytkimien määritelmä ja funktio

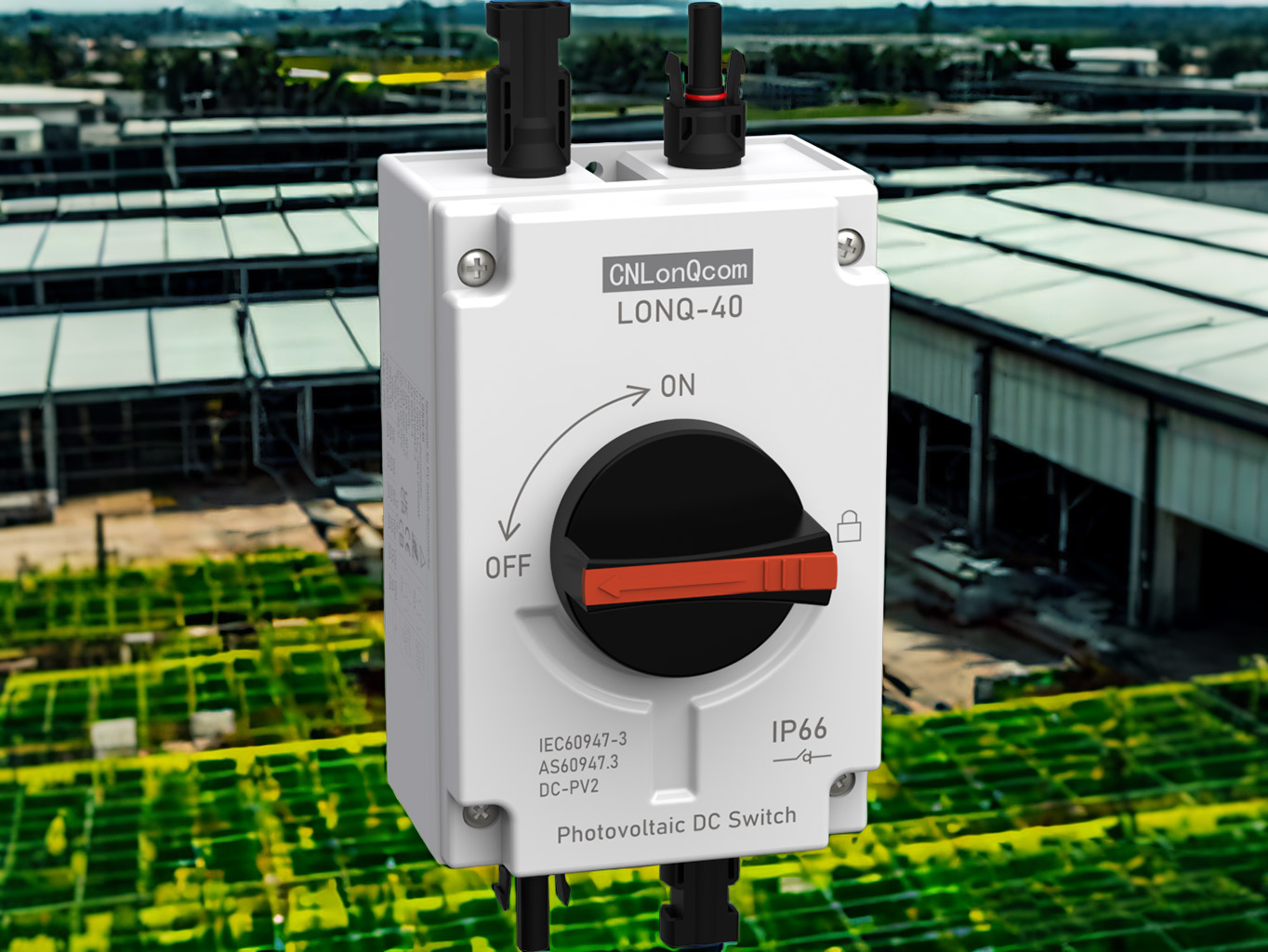

PV -irrotuskytkin on turvakytkin, joka on erityisesti suunniteltu DC -piireihin aurinkoenergiajärjestelmissä.     Se palvelee kahta ensisijaista toimintoa: sähköinen eristäminen ja hätätilanteen sammutus, toimivat PV -järjestelmän "hätäjarruna" absoluuttisen turvallisuuden varmistamiseksi ylläpidon tai vikojen aikana.

Ydintoiminnot

Fyysinen eristäminen: Tarjoaa näkyvän taukopisteen, jotta varmistetaan, ettei nykyisiä virtauksia ylläpidon aikana.

Ylikuormitussuojaus: Jotkut mallit integroivat sulakkeet estämään oikosulkuvaurioita.

Järjestelmän segmentointi: mahdollistaa yksittäisten merkkijonojen selektiivisen katkaisun vaikuttamatta koko järjestelmään.

Miksi aurinkojärjestelmien on käytettävä erillisiä katkaisukytkimiä?

✔ Tavalliset vaihtovirtakytkimet eivät voi luotettavasti keskeyttää tasavirtakaarit (vaaralliset!).

✔ noudattaa kansainvälisiä turvallisuusstandardeja (esim. NEC 690.17).

✔ estää käänteistä virtaa vahingollisilta komponentteilta.

II.     PV -katkaisukytkimien ydinroolit

1. Turvallisuuden eristäminen (ensisijainen tarkoitus)

Huoltoturvallisuus: Tarjoaa selkeän fyysisen katkaisukohdan suoritettaessa taajuusmuuttajia tai johdotuksia.

Hätätilanteet: katkaisee nopeasti korkean tasavirtajännitteen tulen, salaman, jne. Tapauksessa jne.

Käänteinen virransuojaus: estää invertterejä syöttämästä voimaa takaisin paneeleihin yöllä.

2. ylikuormitussuojaus (parannetut ominaisuudet)

Suojatyypin toteutuksen tehokkuus

Oikosuojaus Sisäänrakennettu DC-sulake keskeyttää vikavirran (jopa 1000 VDC/20KA).

Ylivirtasuojaus Lämpömagneettinen matkamekanismi estää kaapelin ylikuumenemisen/tulipalot.

ARC-viansuojaus nopeasti rikkova muotoilu (<3ms) on UL1699B: n kaari-vikastandardien mukainen.

3. Järjestelmänhallinta

Merkkijonokohtainen ohjaus: Suuret kasvit voivat hallita osia (esim. 1 kytkin 10 merkkijonoa kohti).

Tilan näkyvyys: Mekaaninen merkkivalo (jotkut LED -valot) näyttää ON/OFF -tilassa.

III.     Tyypit ja PV -katkaisukytkimet

1. Rakenteen mukaan

Tyyppiominaisuudet sovellukset

Manuaalinen kahva tyyppinen mekaaninen kahva + näkyvä murtopiste, edulliset kustannukset.    Asuin/pienet kaupalliset järjestelmät.

Kuormitustyyppinen tyyppi voi keskeyttää kuormitusvirran (vaatii kaarikourun).    Keskikokoinen PV-taulukko.

Sulake-kambinaatiotyyppi Integroitu tasavirta sulake, kaksoiskäyttöinen suunnittelu.    Korkean oikosulun ajankohtaiset skenaariot.

2. Jännitteen mukaan

600VDC -luokka: Standard asuntojärjestelmille (Kiina/Eurooppa).

1000 VDC -luokka: Suuret aurinkotilat (Yhdysvaltain NEC -vaatimus).

1500 VDC-luokka: Seuraavan sukupolven erittäin korkeajännitteiset järjestelmät (kustannustehokas).

Iv. Kuinka valita PV -katkaisukytkin?

1. Tarkista sertifikaatit

Pohjois -Amerikka: UL 98B, NEC 690.17.

Eurooppa: IEC 60947-3, VDE 0660.

2. avainparametrit

Nimellisjännite ≥ järjestelmän enimmäisjännite (20% marginaali).

Katkaistu kapasiteetti ≥ Odotettu oikosulkuvirta.

Suojausluokitus: IP65+ ulkokäyttöön.

V. Asennus- ja huoltovinkit

Kello 1. Asennuspaikka

Pakollinen: 1 metrin päässä taajuusmuuttajan tasavirta -tuloista (NEC -vaatimus).

Suositeltu: Combiner Box -lähtöllä.

2. Huolto

Tarkista kosketushapetus 6 kuukauden välein.

Testaa murtumisnopeutta vuosittain.

Tarkasta maadoitusvastus ennen ukkosta.

Johtopäätös: Turvallisuus ensin, eristäminen on avainasemassa!

Vaikka pienet, PV -katkaisukytkimet ovat viimeinen puolustuslinja henkilökohtaisen turvallisuuden vuoksi.     1500 V: n järjestelmien ja SMART PV: n noustessa seuraavan sukupolven kytkimet kehittyvät kohti korkeampaa jännitettä, nopeampaa rikkoutumista ja Internet-integraatiota.
