PV -yhdistelmälaatikko 4 4: n DC500V
  • PV -yhdistelmälaatikko 4 4: n DC500VPV -yhdistelmälaatikko 4 4: n DC500V
  • PV -yhdistelmälaatikko 4 4: n DC500VPV -yhdistelmälaatikko 4 4: n DC500V
  • PV -yhdistelmälaatikko 4 4: n DC500VPV -yhdistelmälaatikko 4 4: n DC500V

PV -yhdistelmälaatikko 4 4: n DC500V

CNLONQCOM IP65 PV Combiner Box 4 In 4 Out DC500V/600V/800V katkaisijan ja ylivoimalaitteen suojaamisen ja sulakkeen aurinkopaneelin DC -järjestelmien, matkailuautojen, kotien, veneiden kanssa
● Nimellisjännite: DC500V/600V/800V
● Nimellisvirta: 6/10/16/25/25/32/40/50/63a
● Merkkijono: 4in 4out
● Syöttövirta merkkijono kohti: 6/10/16/20/25/30a
● Suurin lähtövirta merkkijono kohti: 6/10/16/20/25/32/40/50/63A
● Liitäin: MC-4 tai PG
● Vakio: IEC60269-6, IEC60947-2, IEC61643-1
● Asuntomateriaali: PC+ABS
● Sertifikaatti: CE, IP65, ROHS, ISO9001

Malli:LQX4/4DC500V/600V/800VB1

Lähetä kysely

Tuotteen Kuvaus
Tekniset tiedot
Malli LQX4/4DC500VB1
Tyyppi MCB ja SPD ja sulake
Naru 4 4: stä
Nimellisjännite UE (V) DC500V/600V/800V
Suurin tulovirta merkkijono kohti (a) 15/20/25/30 valinnainen
Suurin lähtövirta merkkijono kohti (a) 32/40/50/63 valinnainen
Laatutodistus CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
standardi IEC60947-2 、 IEC61643-1 、 IEC60269-6
Miniatyyri katkaisija (MCB) Surge Protector (SPD)
Kehyksen asteen nimellisvirta (a) 63 Vuonna (8/20) USA (KA) 20
Nimellisvirta kohdassa (a) 16/20/25/32/40/50/63 valinnainen IMAX (8/20) USA (KA) 40
Nimellisjännite UE (V) DC500/600/800 Nimellisjännite UE (V) DC500/600/800
Nimelliseristysjännite käyttöliittymä (v) DC1000 Jännitesuojaustaso (KV) 2,0/2,5
Impulssi kestää jännitteen uimp (KV) 4 Pylväät 2P
Rikkokapasiteetti ICU (KA) 6 Asuntomateriaali Paa
RUNREBREAING CAPATION LCS (LCU) 75% Sirun paksuus (mm) 6
Käyrätyyppi C SULAKE
Pylväät 2 Nimellisvirta kohdassa (a) 15/20/25/30 valinnainen
Kytkentätila Ei napaisuutta, ylä- ja alaosaa tai alaosaa Nimellisjännite UE (V) DC1000
Asuntomateriaali Paa Pylväät 2P
Kapellimateriaali Kupari Sulakkeen koko (mm) 10*38
Mekaaninen elämä (maxtimes) 20000 Asuntomateriaali Paa
Sähköelämä (maxtimes) 6000 Ympäristö
Esiasennettu PV-kaapeli Käyttölämpötila -25 ℃ - +60 ℃
Kaapelin halkaisija 4 ~ 25 mm Kosteus ≤95%
Suurin jännite (v) 1000 ~ 2000 Korkeus 2000m
Enimmäisvirta (a) 10 ~ 200 Asennus Seinäasennus
Kotelot
Materiaali PC+ABS
Suojataso IP65
Vaikutussuojaustaso IK10
Tulo- tai lähtöliitin PG- tai MC-4-liittimet

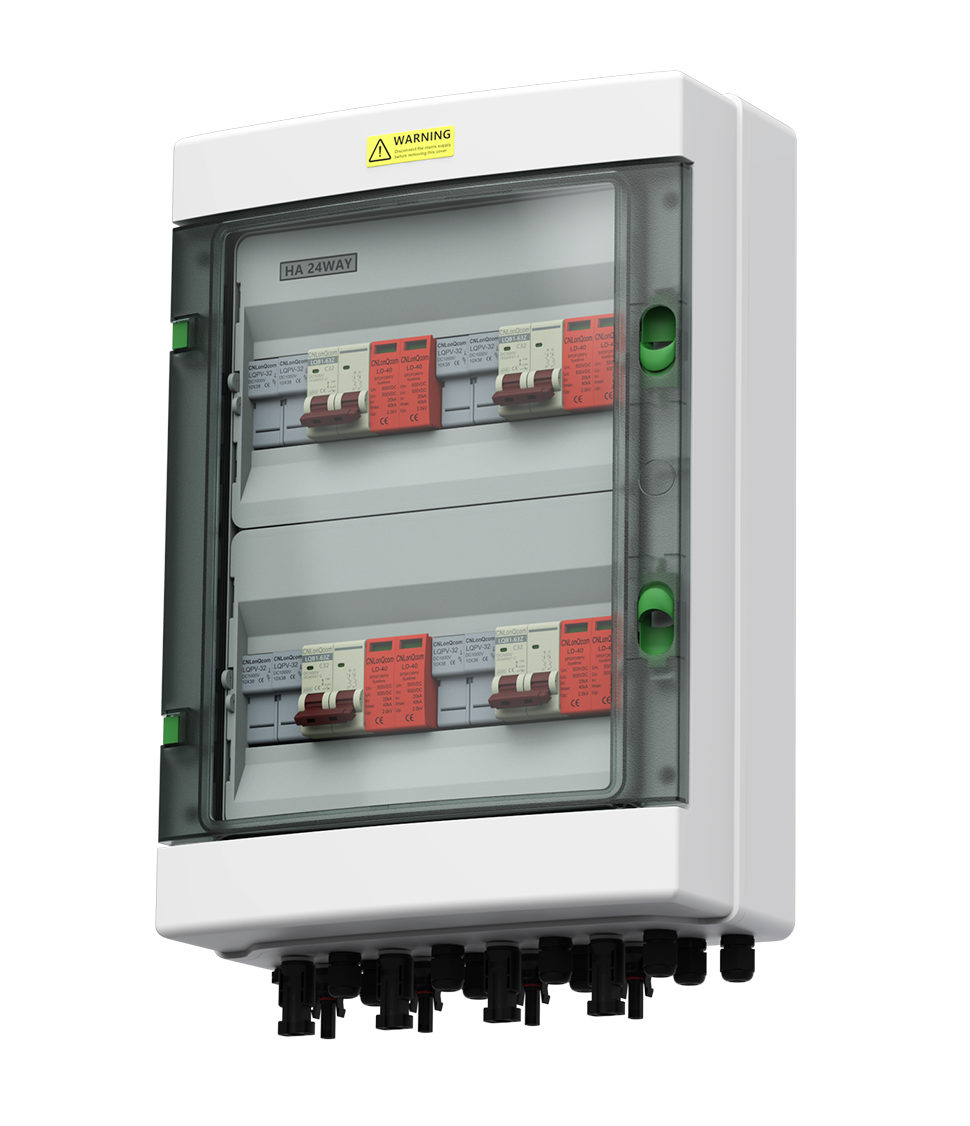

PV Combiner Box

● 4 in 2 OUT ● DC 500V/600V/800V ● 10 ~ 125a

IP65

  • Salamasuojaus

  • Liiallinen
    Liiallinen
    Oikosulku
    Suoja

  • IP65 -vedenpitävä

  • Kuparin kapellimestari

  • Pistorasia

  • Ilmainen suunnitteluratkaisu

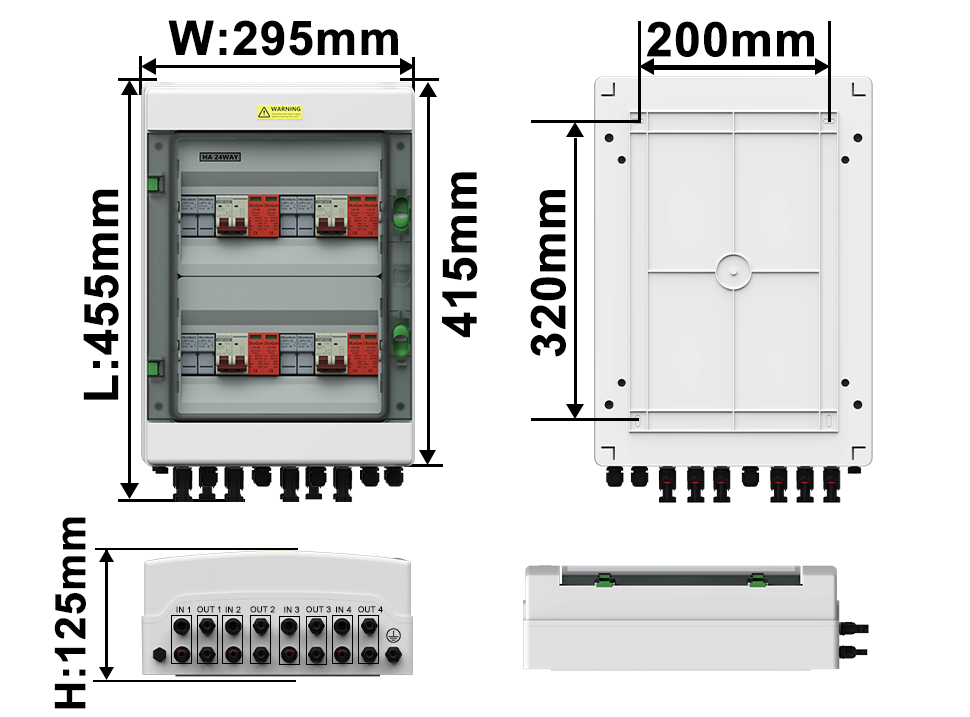

KOKO

L*W*H: 455*259*125 (mm)

Mekaanisesti päivitetty mielenrauhan puristusprosessi

Kärki:
MC-4-liittimien asentamisessa on esiasennettuja kaapeleita, PG -liittimet eivät ole
②PRE-kytketty kaapeli oletuksena nimellisvirran halkaisijan mukaan 4 ~ 20 mm2Vaihda tai asiakkaiden vaatimusten mukaan

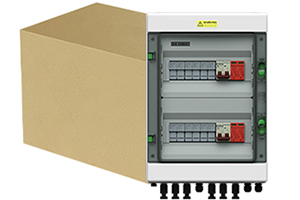

Kiinteä pakkaus

1Tuote sisälaatikossa

5-kerros aallotettu ylimääräinen kova

2Ulostulolaatikko

5-kerros aallotettu ylimääräinen kova

3Toimitus

Nopea lähetys

Malli Naru Sisärasian
(PCS/CM)
Ulostulolaatikko
(cm)
Quty
(PCS)
G.W.
(kg)
LQX 4/1B.12 DC500V 4 2: sta 1/42*34,5*17,5 45*36*57 3 14

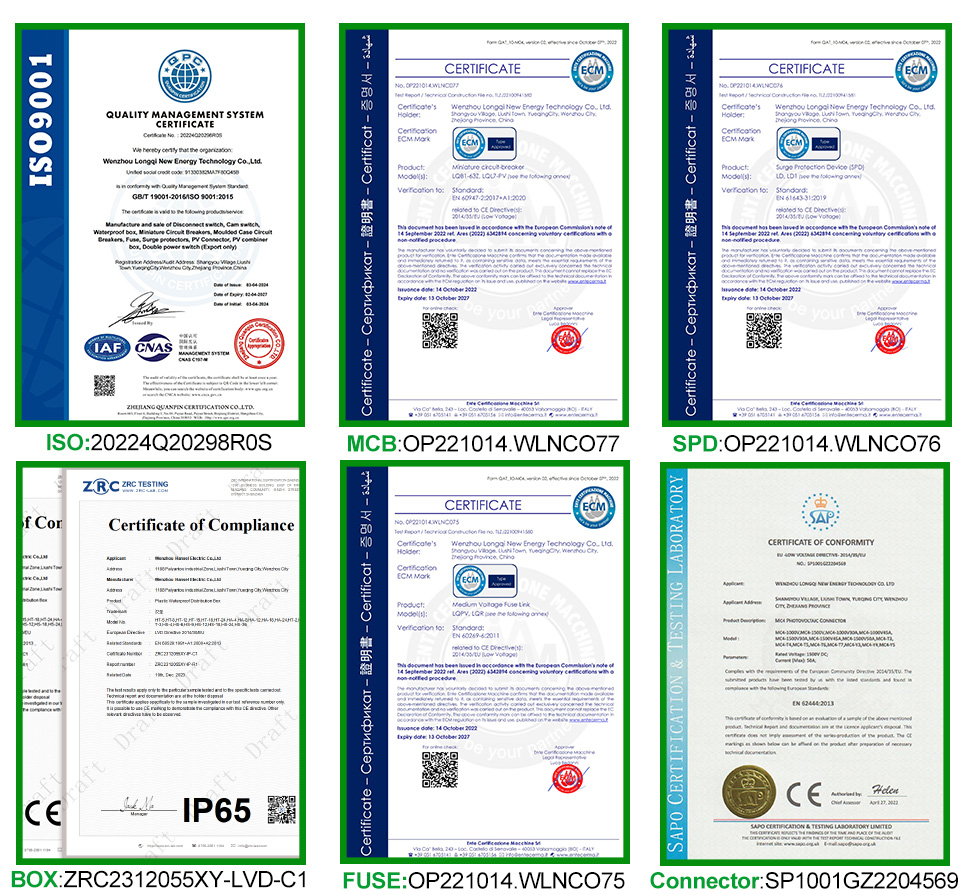

Täysin sertifioitu

Merkkien lähdevalmistajat, joilla on korkea laatu ja alhainen hinta

  • ISO:20224Q20298ROS

  • MCB:OP221014.wlnco77

  • SPD:OP221014.WLNC076

  • LAATIKKO:ZRC2312055XY-LVD-C1

  • SULAKE:OP221014.wlnco75

  • Liitin:SP1001GZ2204569

Vinkki: Ota yhteyttä saadaksesi lisää varmenteita

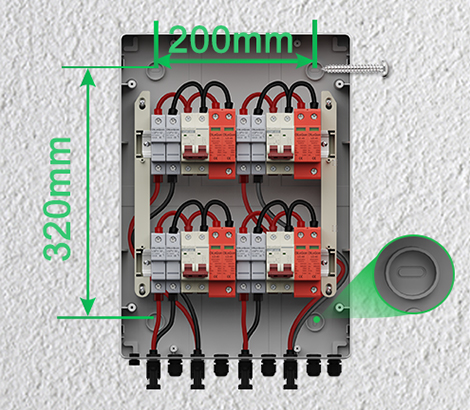

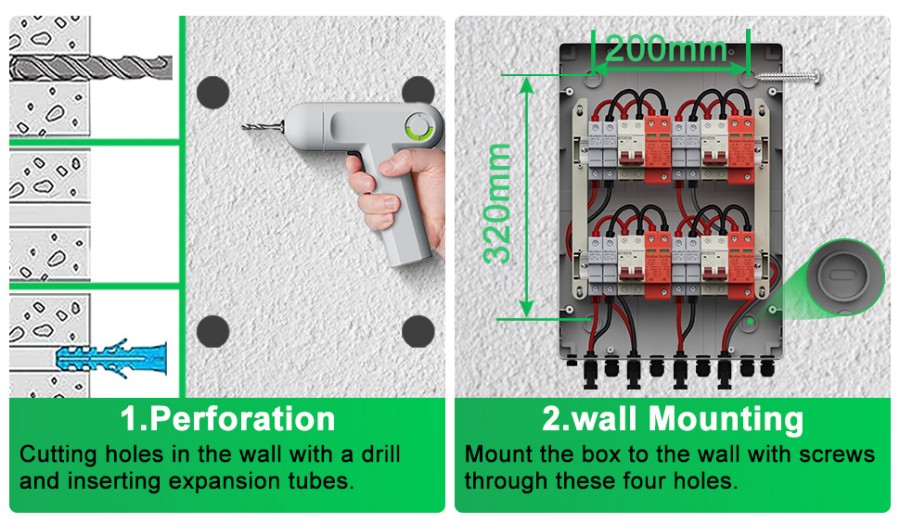

Asenna asennus ja johdotus

Seinäkori

  • 1.Perenssi

    Reikien leikkaaminen seinällä poralla ja laajennusputkien lisääminen.

  • 2.Wallin kiinnitys

    Asenna laatikko seinälle ruuveilla näiden neljän reikän kautta.

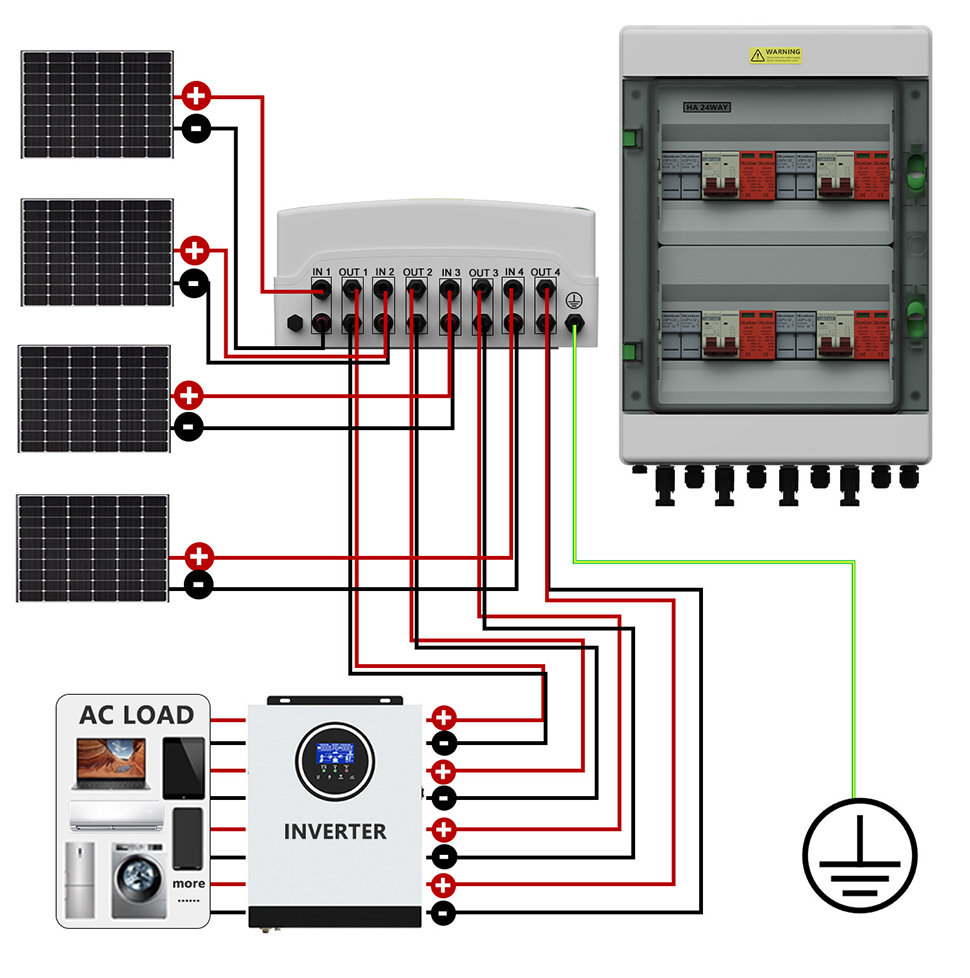

4 4: stä johdotus

Tuotetiedot

Vedenpitävä luokka IP65

Useiden simulaation vedenpitävien testien jälkeen,
varmistaa, että tuote täyttää suojaustason IP65: n

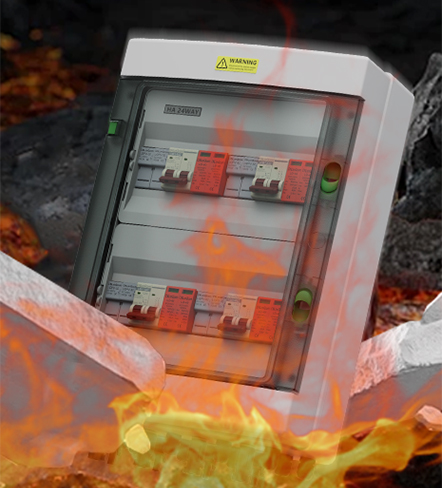

  • LIEKKI
    Hidastin

    Palamaton

  • UV -kestävä
    PC+ABS -kuori

    Kuori on valmistettu PC+ABS -materiaalista,
    Ei pelkää auringonvaloa.

  • VASTUSTAA
    Lämpö- ja kylmä

    Normaali toiminta lämpötilassa -25 ° C ~+60 ° C

  • VEDENPITÄVÄ
    Tiivisteet

    Kaksi vedenpitävää tiivistettä sisällä
    ja ulkopuolella

  • Pistorasia

    Varustettu PV- tai PG -liittimillä
    nopeaan yhteyteen

  • Seinäasennus

    Kiinnitetty vakaasti kaikkiin neljään kulmaan,
    vankka eikä putoa

  • DC -katkaisija
    Nimellisjännite DC 500V
    Nimellisvirta 10 ~ 125a
    Pylväs 2Px2
    Standardi IEC 60947-2
    Todistukset Ce
  • DC Surge -suoja
    Nimellisjännite DC 500V
    Purkausvirta 20 / 40KA
    Pylväs 2Px4
    Standardi IEC 61643-31
    Todistukset Ce
  • DC -sulake
    Nimellisjännite DC 1000V
    Nimellisvirta 6-30a
    Sulake koko 8*38 mm
    Standardi IEC 60269-6
    Todistukset Ce

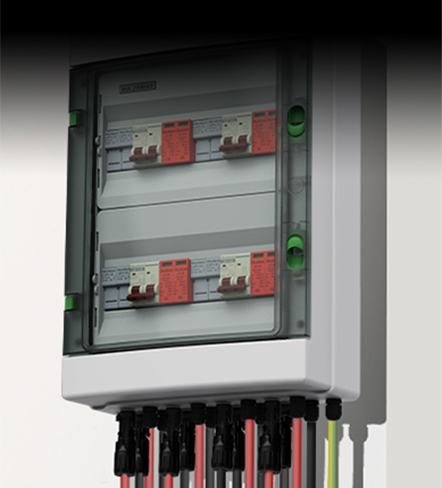

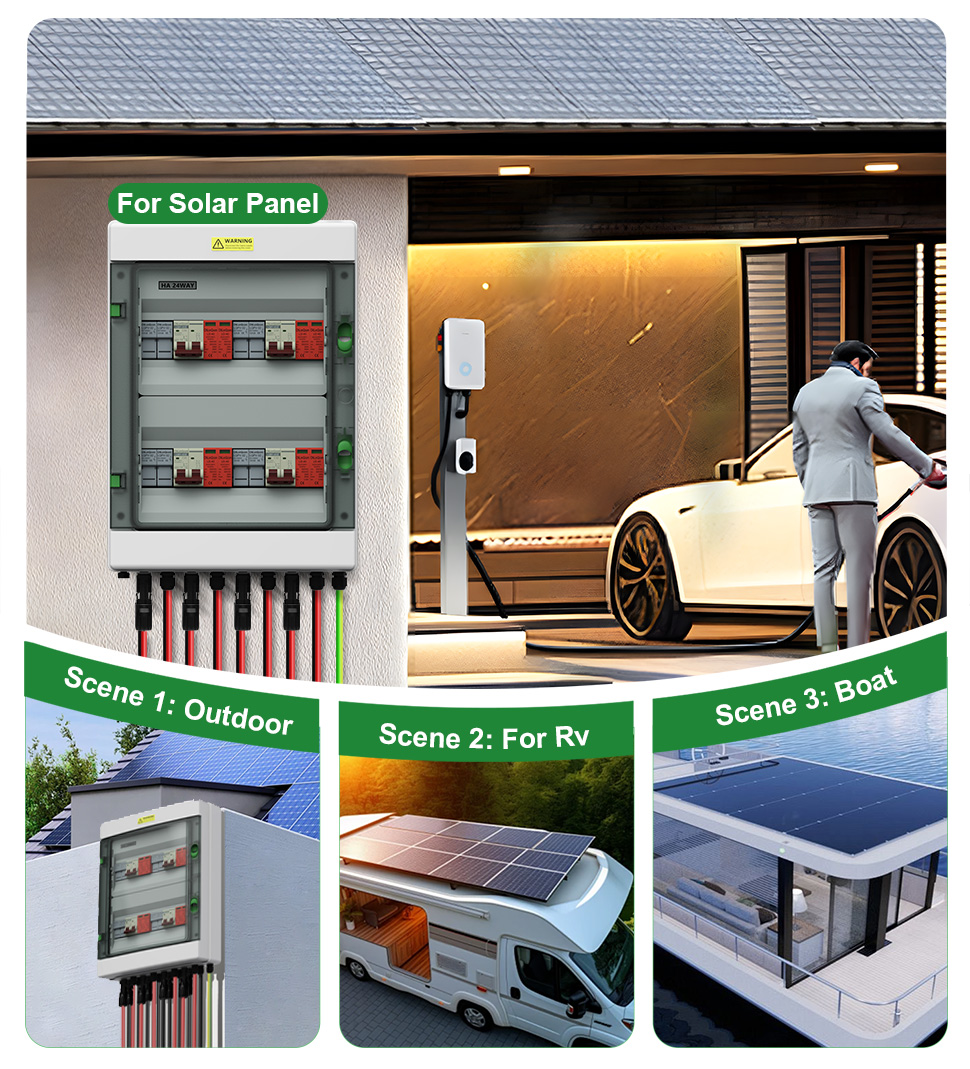

Sovellusmahdollisuus0


CNLONQCOM: n HA -sarjan muovinen PV -yhdistelmälaatikko 4 in 4: n DC500V sisältää PC+ABS: n vedenpitävän kotelon, jossa on suljettu rakenne, ylikuormitussuojaus, oikosulku, ylijännitesuojaus, pöly, kosteus ja salamasuojaus.

HA -sarjan PV Combiner Box4: n sisäiset komponentit 4 OUT DC500V /600V /800V: ssä ovat 2P MCB, 2P SPD ja 2P -sulake, jotka on valmistettu PA -kuoresta.

SPD -moduulit ja sulake -ytimet voidaan korvata nopeasti poistamatta kannetta vaurioituessaan.

CNLONQCOM: n HA-sarjan muovinen PV-yhdistelmälaatikko 4 4: stä DC500V/600V/800V: tä käytetään pääasiassa PV-järjestelmien suojaamiseen, ja niitä käytetään usein verkko- tai verkkoon kytketyissä järjestelmissä. Kuten PV -paneelit, matkailuauto, vene, ulkoilu PV, kotitalous jne.

PV Combiner Box 4 in 4: n DC500V /600V /800Veffekatiivisesti invertterit ja aurinkopaneelit vaurioilta ja lähetetään tulipalosta.
