Mitkä ovat DC-yhdistimen käyttöskenaariot?

Toimintaperiaate ayhdistelmälaatikkosisältää ensisijaisesti piirikytkennän ja suojauksen. Kun aurinkosähkömoduulit tuottavat tasavirtaa, ne liitetään yhdyskotelon tuloporttiin kaapeleiden avulla. Yhdistelmäkotelon piirit yhdistävät ja jakavat tämän tasavirtatehon, minkä jälkeen tuottavat yhdistetyn tasavirran invertteriin tai muuhun laitteeseen. Yhdistämisprosessin aikana yhdistäjälaatikko valvoo parametreja, kuten virtaa, jännitettä ja tehoa jokaiselle aurinkosähkösarjalle, ja ottaa käyttöön suojalaitteita oikosulkua, käänteistä kytkentää ja ylivirtaa varten.

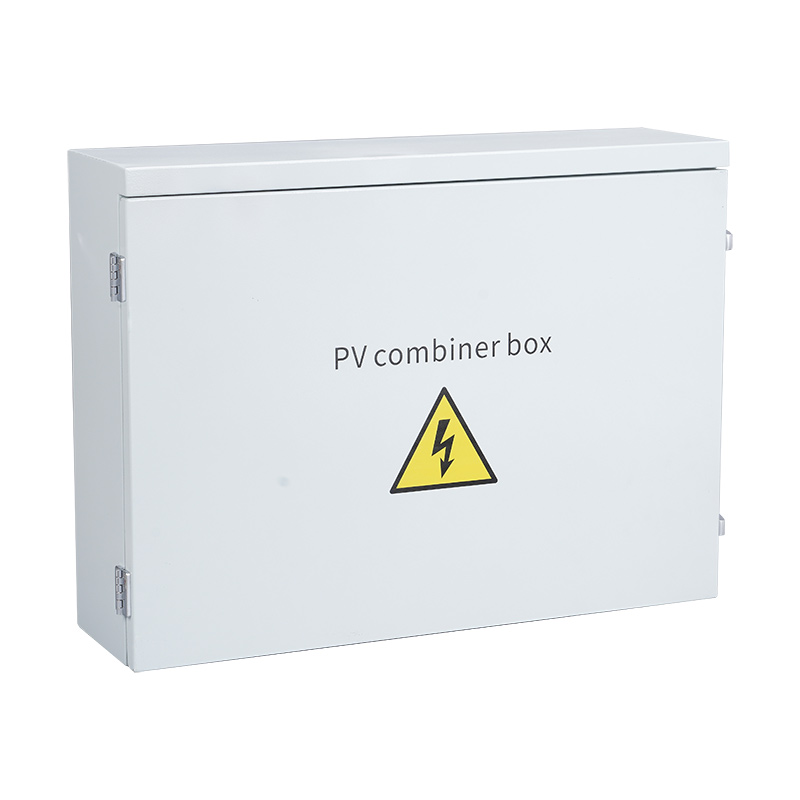

1. DC-yhdistimen laatikko

Tämä yhdistää useitaDCaurinkopaneelin tuottamat virrat invertterin tuloon. Verkkoon kohdistuvien vaikutusten vähentämiseksi ja invertterin liiallisen jännitteen aiheuttamien vaurioiden estämiseksi käytetään tyypillisesti monikanavaista rinnakkaisliitäntää. Invertterin tulon tasajännitealueen perusteella tietty määrä saman spesifikaation omaavia PV-moduuleja on kytketty sarjaan PV-moduulijonoksi. Nämä jouset liitetään sitten aurinkosuojajärjestelmän ukkossuojausrasiaan. Lähtö reititetään sitten ukkossuojan ja katkaisijan kautta, mikä helpottaa kytkentää seuraaviin inverttereihin.

2. AC-yhdistimen laatikko

Sitä käytetään aurinkosähkön sähköntuotantojärjestelmissä, jotka koostuvat merkkijonoinverttereistä, ja se asennetaan invertterin AC-lähtöpuolen ja verkon liitäntäpisteen/kuorman väliin. Se on varustettu tulokatkaisimilla, lähtökatkaisimilla, AC-ukkossuojaimilla ja valinnaisilla älykkäillä valvontainstrumenteilla (valvontajärjestelmän jännite, virta, teho, sähköenergia ja muut signaalit). Sen päätehtävä on yhdistää useiden invertterien lähtövirrat ja suojata inverttereitä AC-verkkoliitäntäpuolen/kuormituksen aiheuttamilta haitoilta. Se toimii vaihtosuuntaajan lähdön erotuspisteenä, parantaa järjestelmän turvallisuutta ja suojaa asennus- ja huoltohenkilöstön turvallisuutta.

Huomautuksia yhdistelmärasian sähköasennuksesta

(1) Vain ammattimaiset sähköinsinöörit voivat käyttää ja kytkeä johtoja; käytön ja johdotuksen on oltava maan ja paikallisen alueen asiaankuuluvien standardien mukaisia;

(2) Ennen asennustayhdistelmälaatikko, käytä megaohmimittaria eristystestien suorittamiseen sisäisille komponenteille.

(3) Laatikon komponenttien sijoittelun ja etäisyyden on oltava asiaankuuluvien määräysten mukaisia ​​ja varmistettava käyttöönottoa, käyttöä, huoltoa, tarkastusta ja turvallista käyttöä koskevat vaatimukset.

(4) Tuloa ja lähtöä ei voi kytkeä päinvastoin.

(5) Kun aurinkosuojauskotelo on liitetty aurinkosuojajärjestelmään, ukkossuojakotelon maadoitusliitin tulee liittää luotettavasti salamasuojan maadoitusjohtoon tai virtakiskoon.

(6) Kun kytket ulkoisia johtoja, varmista, että ruuvit on kiristetty, jotta johto ei löysty.

(7) Haalistumaton järjestelmäkaavio ja tarvittavat toissijaiset kytkentäkaaviot on kiinnitettävä tiukasti laatikon sisään tai kaapin oveen.

(8) Johdotuksessa tulee käyttää paloa hidastavia kaapeleita. Ne on järjestettävä siististi, kauniisti ja turvallisesti asennettuna hyvän kontaktin varmistamiseksi.
