Valotut kotelon katkaisijat (MCCB:t): Sähköpiirien turvallisuuden "vartijat"

Pienjännitteisissä sähkönjakelujärjestelmissä on avainlaite, joka hiljaa turvaa piirien turvallisuudenValettu kotelo Virtakatkaisija(MCCB). Toisin kuin suuret moottorit, jotka toimivat mölyillä tai huomiota herättävillä tarkkuusinstrumenteilla, MCCB:stä on tullut korvaamaton "turvallisuuden vartija" sellaisissa skenaarioissa kuin teollisuustuotannossa, rakennusten sähköjärjestelmissä ja uusissa energiasovelluksissa vahvojen suojausominaisuuksiensa ja laajan sopeutumiskykynsä ansiosta. Tänään tutkimme tätä laitetta useista ulottuvuuksista paljastaaksemme salaisuudet, kuinka se suojaa piirien turvallisuutta.

I. MCCB:hen tutustuminen: mitä ne ovat ja mikä tekee niistä erilaisia?

Pohjimmiltaan MCCB on suojaava sähkölaite, jota käytetään pienjännitteisissä sähkönjakelujärjestelmissä, ja sen keskeisenä tehtävänä on piirien turvallisuuden "vartija". Rakenteellisesti se koostuu pääasiassa erittäin lujista eristetyistä muovikoteloista, johtavista koskettimista ja laukaisuyksiköistä. Eristetty kotelo ei ainoastaan ​​suojaa sisäisiä komponentteja ulkoisilta häiriöiltä, ​​vaan myös tehokkaasti estää sähköiskuvaaran.

Monet ihmiset sekoittavat MCCB:t yleisimpiin miniatyyrikatkaisijoihin (MCB), mutta näiden kahden välillä on merkittäviä eroja. MCB:iin verrattuna MCCB:illä on suurempi nimellisvirta (tyypillisesti välillä 63A - 1600A) ja vahvempi katkaisukapasiteetti, mikä mahdollistaa suuritehoisten sähköskenaarioiden käsittelyn. Esimerkiksi MCB:itä käytetään yleisesti kotitalouksien pistorasia- ja valaistuspiireissä, kun taas MCCB:itä luotetaan enemmän moottoreiden suojaamiseen tehdaspajoissa ja päävirranjakelupiireissä suurissa rakennuksissa.

II. Ydintoimintojen paljastaminen: Kuinka MCCB:t suojaavat piirien turvallisuutta?

MCCB:iden ydinarvo on "suojauksessa", joka voidaan jakaa kolmeen avaintoimintoon eri ulottuvuuksien piirien vikariskien torjumiseksi.

Ensimmäinen on ylikuormitussuoja. Kun virtapiirissä oleva virta ylittää jatkuvasti katkaisijan nimellisvirran – esimerkiksi kun tehtaalla käynnistyy useita laitteita samanaikaisesti aiheuttaen liiallista kuormitusta – katkaisijan sisällä oleva bimetalliliuska lämpenee ja muotoutuu virran lämpövaikutuksen vuoksi. Tämä laukaisee sitten laukaisumekanismin, joka katkaisee piirin nopeasti. Tämä prosessi estää tehokkaasti johtimien eristyskerroksen palamisen pitkittyneen ylikuumenemisen vuoksi ja pysäyttää tulipalon lähteellä.

Toinen on oikosulkusuojaus. Oikosulku on yksi piirin vaarallisimmista vioista. Kun se tapahtuu, äkillinen massiivisen virran aalto voi polttaa laitteet ja jopa aiheuttaa räjähdyksiä. Tässä vaiheessa MCCB:n sähkömagneettinen laukaisuyksikkö tulee peliin: suuren virran synnyttämä voimakas sähkömagneettinen voima vetää nopeasti puoleensa rautasydämen, mikä saa laukaisumekanismin katkaisemaan piirin millisekunneissa – kuten piirin "hätäjarruna" - minimoiden vikahäviöt suurimmassa määrin.

Lisäksi eri sovellusskenaarioiden tarpeista riippuen MCCB:t voidaan varustaa lisäsuojaustoiminnoilla. Esimerkiksi vikavirtamoduulin lisääminen mahdollistaa vuodonsuojan sähköiskujen estämiseksi; Yli-/alijännitesuojamoduulin asentaminen suojaa tarkkuuslaitteita jännitehäiriöiden aiheuttamilta vaurioilta, mikä osoittaa täysin sen toimintojen joustavuuden.

III. Pääparametrit: "Kovat indikaattorit" oikean laitteen valitsemiseksi

Oikeiden parametrien valinta on ratkaisevan tärkeää, jotta MCCB:t tarjoavat optimaalisen suojan. Seuraavat ydinparametrit määrittävät suoraan, voidaanko katkaisija sovittaa tiettyihin sähköskenaarioihin.

Nimellisvirta (In) on perusparametri, joka viittaa maksimivirtaan, jonka katkaisija voi jatkuvasti kuljettaa. Se on sovitettava tarkasti kuormitustehon mukaan. Esimerkiksi aurinkosähköjärjestelmässä (PV) MCCB:n nimellisvirta tulee valita PV-ryhmän lähtövirran perusteella – se ei saa olla liian pieni (joita vältetään toistuvasta laukaisusta) eikä liian suuri (jotta se ei menetä suojaavaa tarkoitusta).

Katkaisukyky (Icu/Ics) liittyy viankäsittelykykyyn, mikä tarkoittaa suurinta vikavirtaa, jonka katkaisija voi turvallisesti katkaista. MCCB:tä valittaessa on otettava huomioon sähkönjakelujärjestelmän laskettu oikosulkuvirran arvo. Jos katkaisukyky on riittämätön, katkaisija ei ehkä pysty katkaisemaan virtaa tehokkaasti oikosulkuvian aikana, mikä sen sijaan johtaa vakavampiin turvallisuusonnettomuuksiin.

Nimellisjännitteen (Ue) on vastattava piirin jännitetasoa. Yleisiä arvoja ovat 220 V yksivaihe ja 380 V kolmivaihe. Jännitteen yhteensopimattomuus ei vaikuta ainoastaan ​​katkaisijan normaaliin toimintaan, vaan voi myös vahingoittaa sisäisiä komponentteja.

Laukaisukäyrä määrää suojausherkkyyden. Yleiset käyrätyypit (B, C, D) sopivat erilaisille kuormille. Esimerkiksi käyrä C soveltuu valaistukseen ja yleisiin tehokuormitukseen, kun taas käyrä D — jolla on voimakkaampi käynnistysvirtojen toleranssi — sopii paremmin laitteille, joilla on suuri käynnistysvirta, kuten moottoreille ja kompressoreille.

IV. Laaja-alaisia ​​sovelluksia: "Turvaeste" teollisuudesta jokapäiväiseen elämään

Erinomaisen suorituskyvyn ansiosta MCCB:itä käytetään lähes kaikilla pienjännitevirranjakelun osa-alueilla.

Teollisuuden sähkönjakelun alalla MCCB:t toimivat "turvallisuusjohtajina" tehdaspajoissa ja tarjoavat ylikuormitus- ja oikosulkusuojauksen suuritehoisille laitteille, kuten moottoreille, tuotantolinjoille ja suurille työstökoneille, varmistaen, että tuotantoprosessit eivät keskeydy virtapiirien vikojen vuoksi.

Rakennusten sähköjärjestelmissä – olipa kyse sitten ostoskeskuksista, toimistorakennuksista tai korkeista asuinrakennuksista – MCCB:itä käytetään usein pääkytkiminä jakokaapeleissa tai suojakytkiminä lattian sähkönjakelussa. Ne turvaavat koko rakennuksen sähköturvallisuuden ja estävät laajamittaiset sähkökatkot tai paikallisten piirivikojen aiheuttamat tulipalot.

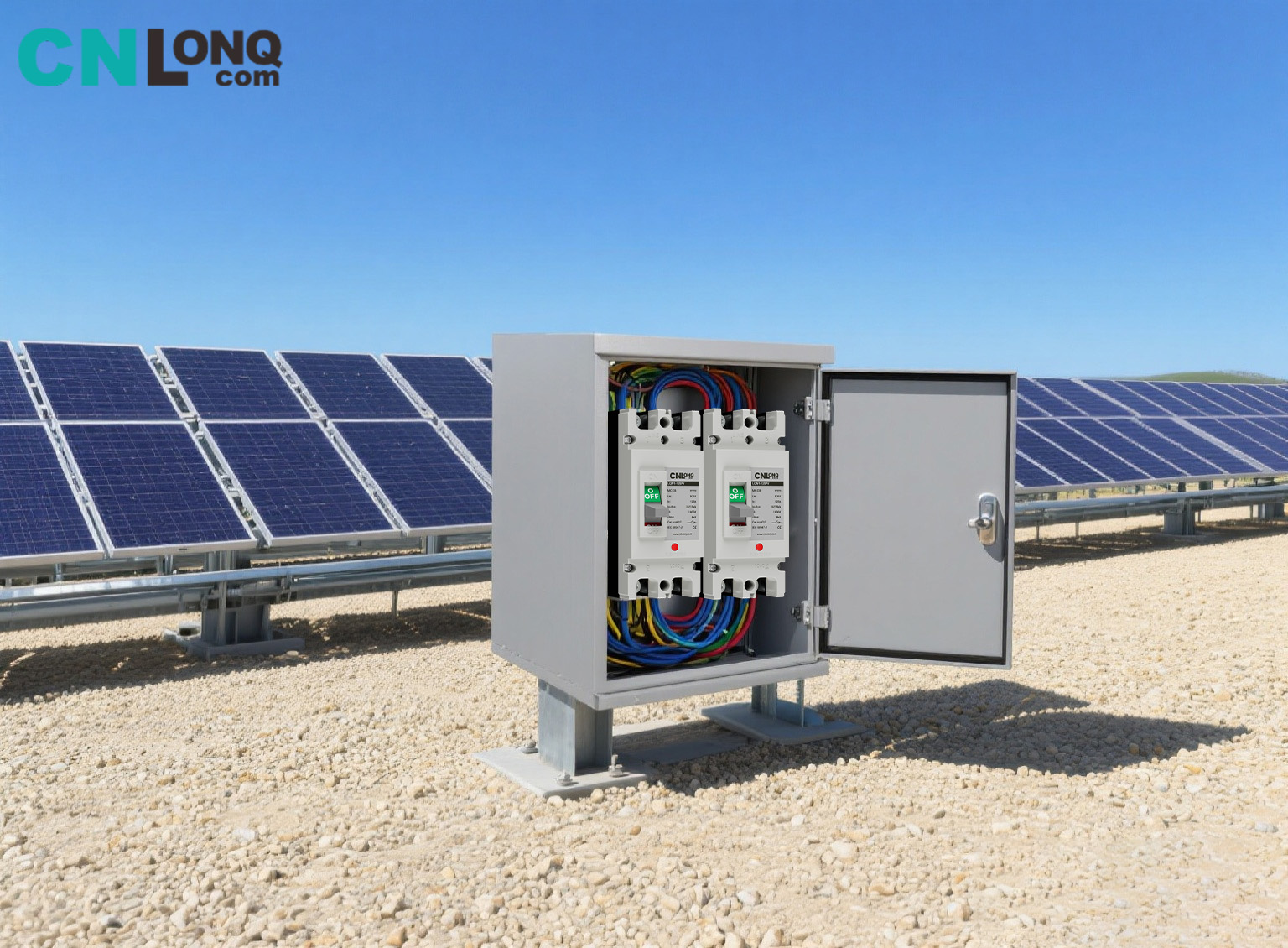

Uudella energiasektorilla niiden rooli on yhtä kriittinen. PV-järjestelmissä MCCB:t asennetaan yhdistelmäkoteloihin ja invertterin puolelle aurinkosähköryhmien lähtöpiirien suojaamiseksi; energian varastointijärjestelmissä ne suojaavat akkupiirejä, ehkäisevät turvallisuusriskejä, kuten akkujen ylilataamisen ja oikosulkuja, sekä tarjoavat suojan puhtaan energian käytölle.

Jopa suuritehoisissa siviiliskenaarioissa, kuten huviloissa ja suurissa asunnoissa, MCCB:t voivat tarjota luotettavan suojan suuritehoisille kodinkoneille, kuten keskusilmastointilaitteille, sähkölämmittimille ja koko talon vedenpuhdistusjärjestelmille, mikä ratkaisee tavallisten MCB:iden riittämättömän nimellisvirran ongelman.

V. Keskeiset edut: Miksi MCCB:t ovat "ensisijainen valinta"?

Verrattuna muihin suojalaitteisiin, MCCB:illä on selkeitä etuja, mikä on keskeinen syy niiden laajaan käyttöön.

Vahva sopeutumiskyky ympäristöön on tärkeä kohokohta. Erittäin luja eristetty muovikotelo kestää kovia ympäristöjä, kuten korkeita lämpötiloja, alhaisia ​​lämpötiloja, kosteutta ja UV-säteilyä. Olipa kyseessä ulkona olevissa aurinkovoimaloissa tai kellarin jakeluhuoneissa, MCCB:t voivat toimia vakaasti ja ne eivät todennäköisesti vanhene tai epäonnistu ympäristötekijöiden vuoksi.

Korkea luotettavuus näkyy ydinkomponenttien tarkkuudessa. Tärkeimmät osat, kuten laukaisuyksiköt, säilyttävät vakaan tarkkuuden, ja väärinkäytösten tai suojaushäiriöiden riski on vähäinen pitkäaikaisen käytön aikana, mikä tarjoaa jatkuvan suojan piirien turvallisuudelle.

Helppo käyttö ja huolto alentaa käyttökynnystä. Kompaktin rakenteen ja kohtuullisen koon ansiosta MCCB:t voidaan integroida suoraan erilaisiin sähkönjakelulaitteisiin ilman monimutkaisia ​​työkaluja asennuksen aikana. Päivittäinen huolto vaatii vain säännöllisiä tarkastuksia kotelon vaurioiden tai löystyneiden johtojen varalta sekä "laukaisupainikkeen" vuosittaisen manuaalisen testauksen – komponentteja ei tarvitse vaihtaa usein, mikä vähentää merkittävästi käyttö- ja ylläpitokustannuksia.

Lisäksi hyvän laajennettavuuden ansiosta MCCB:t voivat mukautua älykkäisiin tarpeisiin. Apukoskettimia ja hälytysmoduuleja lisäämällä voidaan toteuttaa toimintoja, kuten kaukovalvonta ja vikahälytys, jotka täyttävät älykkään hallinnan vaatimukset nykyaikaisissa sähkönjakelujärjestelmissä.

VI. Käyttö ja huolto: Varmistetaan, että "Suojelija" toimii pitkällä aikavälillä

Standardoitu käyttö ja säännöllinen huolto ovat välttämättömiä, jotta MCCB:t säilyttävät vakaan suorituskyvyn pitkällä aikavälillä.

Asennusstandardien tiukka noudattaminen vaaditaan. Johdottaessa liittimet on kiristettävä huonon kosketuksen aiheuttaman ylikuumenemisen välttämiseksi; jännitteiset johdot, nollajohdot ja maadoitusjohdot on kytkettävä oikein. Napaisuuden vaihtaminen voi tehdä suojaustoiminnon tehottomaksi ja aiheuttaa mahdollisia turvallisuusriskejä.

Päivittäistä huoltoa ei pidä laiminlyödä. On suositeltavaa tarkistaa kotelon vauriot tai halkeamat ja löystyneet liittimet neljännesvuosittain. Paina joka vuosi manuaalisesti "laukaisupainiketta" testataksesi, toimiiko suojaustoiminto normaalisti – jos painike ei laukaise laukaisua, oikea-aikainen tarkastus tai vaihto on tarpeen.

Samalla on pidettävä mielessä vaihtotabu: älä nollaa katkaisijaa sokeasti vian aiheuttaman laukaisun jälkeen. Tunnista ensin vian syy (esim. ylikuormitettu laite tai oikosulkupisteet linjassa) ja nollaa se vasta vian korjaamisen jälkeen. Jos katkaisin laukeaa toistuvasti tai kotelo vaurioituu, se on vaihdettava viipymättä, vaikka ilmeisiä ulkoisia vaurioita ei olisikaan — "virheellinen toiminta" ei ole sallittua, koska se voi johtaa turvallisuusonnettomuuksiin laitteiden ikääntymisen vuoksi.

Perusrakenteesta ydintoimintoihin, parametrien valinnasta käytännön sovelluksiin, MCCB:t rakentavat vankan "turvamuurin" pienjännitteisille sähkönjakelujärjestelmille. Niiden ymmärtäminen ja oikea käyttö takaa paremmin piirien turvallisuuden ja antaa vahvan tuen tuotannon ja päivittäisen elämän vakaalle toiminnalle.
