Surge -suojalaitteiden (SPD) kriittinen rooli PV -yhdistelmälaatikoissa: valintaopas ja parhaat käytännöt

Johdanto: PV -taulukkojen haavoittuva ydin

PV -yhdistelmälaatikot toimivat aurinkovoimalaitosten hermostojärjestelmänä, keräämällä useita tasavirtajonojen lähtöjä ennen kuin ne syötetään inverttereiksi. Nämä kriittiset solmut altistetaan jatkuvasti salaman iskujen ja sähköisten nousujen uhkiin, jotka voivat pilata kokonaiset PV -järjestelmät. Korkealaatuiset ylivoimalaitteet (SPD) toimivat ensimmäisenä puolustuslinjana, turvallisten laitteiden turvaamislaitteina satojen tuhansien dollarien arvoisia.

Luku 1: Miksi SPD: t ovat välttämättömiä PV -järjestelmille

1.1 PV -taulukkojen ainutlaatuiset haavoittuvuudet

Jatkuva valotus: Katto- ja maahan kiinnitetyt järjestelmät altistetaan luonnollisesti ilmakehän päästöille.

DC-piiririskit: Toisin kuin AC-järjestelmät, tasavirtakaarista puuttuu luonnollisia nolla ylittäviä pisteitä, mikä tekee ylijäämätapahtumista vaarallisempia.

Herkkä elektroniikka: Nykyaikaisten inverttereiden komponentit voivat vaurioittaa jännitteillä, jotka ovat vain 20% yli nimellisarvon.

1.2 riittämättömän suojauksen seuraukset

Välitön vaurio: 72% invertterin vikoista voidaan jäljittää jännitteen nousuun (Solaredge 2023 -raportti).

Piilotettu hajoaminen: Toistuvat pienet nousut voivat vähentää moduulin käyttöikää jopa 30%.

Paloriskit: DC-kaarivirheiden osuus on 43% aurinkoenergiaan liittyvistä tulipaloista (NFPA 2022 -tiedot).

Luku 2: SPD -valinnan keskeiset näkökohdat PV -sovelluksissa

2.1 Kriittiset suoritusparametrit

Nimellisjännite: ≥1,2-kertainen järjestelmän enimmäisjännite (kohden IEC 61643-31).

Nimellinen purkausvirta (IN): ≥20Ka tyypin 1 SPD: lle (UL 1449, 4. painos).

Suurin purkausvirta (IMAX): ≥40KA (per IEC 61643-11).

Vastausaika: <25 nanosekuntia (EN 50539-11).

Käyttölämpötila: -40 ° C - +85 ° C (UL 96A).

2.2 SPD -tyypit eri sovelluksille

Tyyppi 1 (luokka I): Suorille salamalakäriskille (esim. Kattojärjestelmät).

Tyyppi 2 (luokka II): Toissijaista suojausta varten (esim. Kaupalliset maahan kiinnitetyt järjestelmät).

Yhdistetty tyyppi 1+2: Ihanteellinen suurille hyödyllisyyden mittakaavalle kasveille.

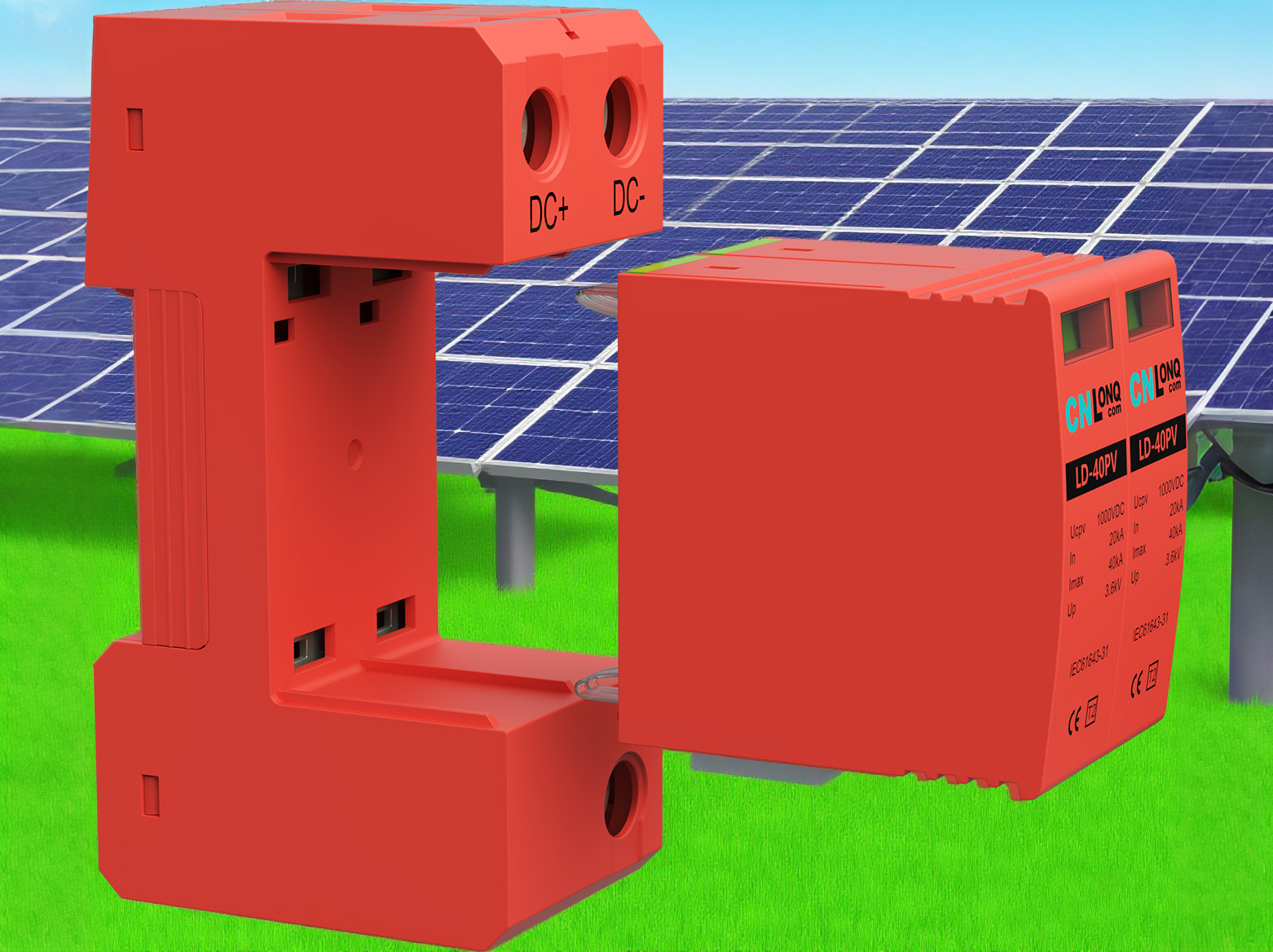

DC-spesifiset mallit: Suunniteltu PV-sovelluksille napaisuusmerkinnöillä.

Luku 3: Asennuskäytännöt

3.1 Strateginen sijoittelu

Pakolliset asennuspisteet:

Combiner Box -tulolitteet (merkkijono).

Ylävirtaan tasavirtaan katkaisuista.

Taajuusmuuttaja DC -syöttöliittimet.

Suositellut lisäsuojauspisteet:

Alaryhmien yhdistelmät.

Pitkin kaapeliajoa (> 30 metriä).

3.2 Johdotusstandardit

Kapetuskoko: vähintään 6 mm² kupari (20KA SPDS).

Polun pituus: Pidä SPD -liitännät <0,5 metriä.

Maadoitusvaatimukset: Käytä erillisiä maadoitusjohtimia (≥10 mm²).

Yhteystopologia: Tähtien kokoonpano maapallon silmukoiden välttämiseksi.

Luku 4: Huolto- ja korvauskriteerit

4.1 Ennaltaehkäisevä huolto

Neljännesvuosittaiset tarkastukset:

Tarkasta tilan ilmaisimen ikkunat (vihreä/punainen).

Suorita infrapuna -lämpögrafia (lämpötilan nousu <15k).

Tallenna salaman lakko laskurit (jos varustettu).

Vuotuiset testit:

Eristysvastustesti (> 1 MΩ).

Maankestävyyden mittaus (<10 Ω).

Ammattilaisten jäännösjännitesti.

4.2 Korvaavat ohjeet

Välittömät korvaavat liipaisimet:

Näkyvät fyysiset vauriot (halkeamat, palamerkit).

Tilan ilmaisin muuttuu punaiseksi.

Salama -iskun määrä ylittää nimellisarvon.

Epäonnistuneet suorituskykykokeet.

Recommended Replacement Intervals:

Rannikkoalueet: 5 vuotta.

Korkeavahvistinvyöhykkeet: 7 vuotta.

Vakioalueet: 10 vuotta.

Luku 5: Yleiset väärinkäsitykset ja asiantuntija -suositukset

5.1 Tyypilliset väärinkäsitykset

Myytti: "Salamatangot eliminoivat SPD: n tarpeen."

Fakta: Salamatangot suojaavat vain suoria iskuja, ei aiheuttamia nousuja.

Kustannusloukku: Ei-PV-spesifisten AC SPD -sovellusten käyttö.

Seuraus: kyvyttömyys keskeyttää tasavirta seuraa virtauksia.

5.2 Asiantuntija -neuvoja

Hyväksy kolmitasoinen suojausarkkitehtuuri: SPDS taulukossa, yhdistelmälaatikossa ja invertteritasoilla.

Valitse malleja, joissa on etäsignalointikontaktit integroimiseksi valvontajärjestelmiin.

Varmista 1500 V: n järjestelmille SPD: n tasavirtakapasiteetti.

Arvioida olemassa oleva SPD-kapasiteetti uudelleen järjestelmän laajennusten aikana.

Kun PV-järjestelmän jännitteet nousevat 1500 V: iin, seuraavan sukupolven SPD-tekniikka kehittyy kolmella keskeisellä suuntauksella: korkeampi energian imeytyminen (enintään 100KA), älykkäämpiä varoitusominaisuuksia (IoT-yhteensopiva valvonta) ja kompakteisempia modulaarisia malleja. TUV Rheinlandin sertifioimien tuotteiden valitseminen PV-sovelluksille ja IEC 62305 -standardien noudattaminen järjestelmätason suojaamiseksi varmistaa, että PV-laitokset kestävät salamannopeaa koko 25-vuotisen elinajansa ajan. Muista: PV-turvallisuudessa korkealaatuinen lisäyssuojaus ei ole kustannus-se on kustannustehokkain riskien lieventämisinvestointi.
