Kattava opas aurinko -PV -järjestelmiin: työperiaatteista avainkomponentteihin

2025-05-14

Auringon aurinkosähkön (PV) järjestelmät kasvavat nopeasti maailmanlaajuisesti keskeisenä puhtaan energian ratkaisuna. Monet ihmiset ovat kuitenkin tuntemattomia heidän toimintaansa ja heidän kriittisiin komponentteihinsa. Tämä artikkeli tarjoaa perusteellisen analyysin siitä, kuinka aurinko-PV-järjestelmät on rakennettu ja käyttäytyvät, ja yksityiskohtaiset selitykset avainlaitteista, kuten yhdistelmälaatikoista, yli-/alajännitesuojaimien, eristyskytkimien, aurinkoliittimien, sulakkeiden ja valettujen kotelon katkaisijoiden (MCCB) (MCCB) kanssa.

1. Kuinka aurinko -PV -järjestelmä on rakennettu?

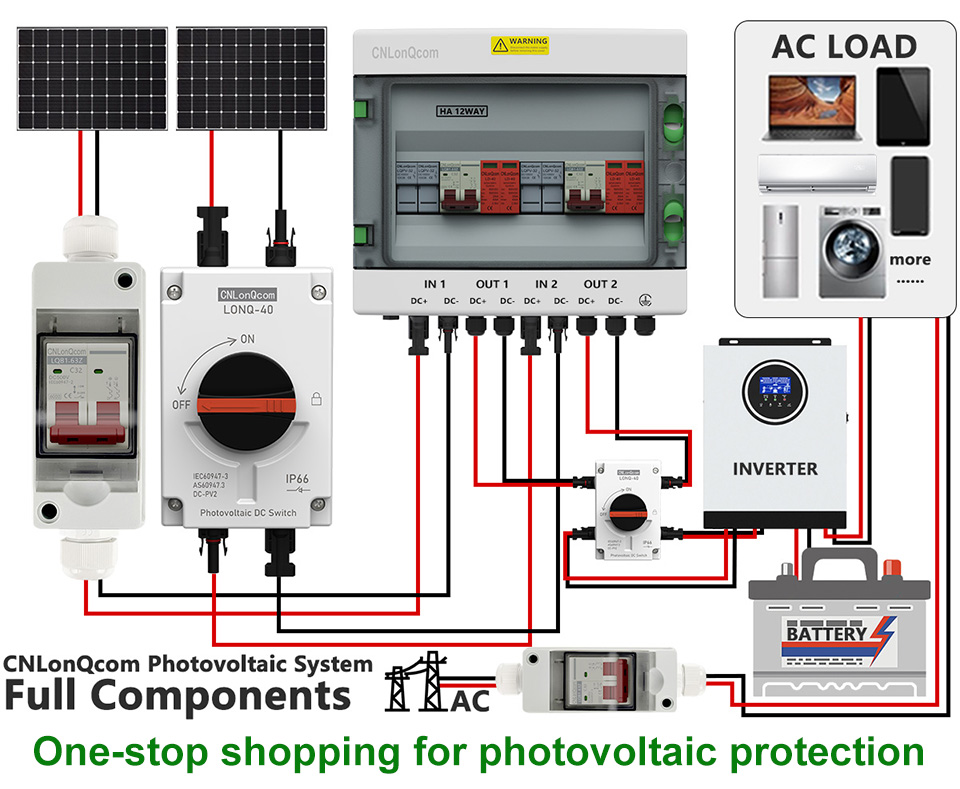

Auringon PV -järjestelmän ydintavoite on muuntaa auringonvalo sähköksi ja toimittaa se turvallisesti ruudukkoon tai energian varastointiin. Täydellinen järjestelmä sisältää tyypillisesti seuraavat komponentit:


Aurinkopaneelit (PV -moduulit) → Absorboi auringonvaloa ja tuottaa tasavirta (DC)


Combiner Box (LQX/LqtSarja) → yhdistää virrat useista aurinkopaneeleista


Invertteri → muuntaa tasavirtaan (AC)


Virranjakelu- ja suojauslaitteet (sulakkeet, katkaisijat,eristyskytkimetjne.) → Varmistaa järjestelmän turvallisuuden


Energian varastointijärjestelmä (valinnainen) → tallentaa ylimääräisen sähkön (esim. Litiumparistot)


Ruudukko tai kuorma → toimittaa voimaa koteihin, yrityksiin tai verkkoon


2. Kuinka aurinko -PV -järjestelmä toimii?

(1) aurinkosähkövaikutus ja sähköntuotanto

Auringonvalo iskee aurinkopaneeleja (PV -moduuleja), ja pii -puolijohdemateriaali absorboi fotoneja tuottaen tasavirran (DC).


Yksi paneeli tuottaa tyypillisesti 30 V-50 V (DC) virtaa auringonvalon voimakkuudesta ja paneelitehokkuudesta riippuen.


(2) Nykyinen yhdistäminen (yhdistelmälaatikko)

Useat paneelit on kytketty sarjaan tai rinnakkain, ja yhdistetty virta virtaa PV -yhdistelmälaatikkoon keskitettyyn hallintaan.


Combiner -laatikko sisältää sulakkeet, ylijännitesuojauksen (SPD) ja nykyisen seurannan ylikuormitusten tai oikosulkujen estämiseksi.


(3) DC -virranjakelu ja suojaus (sulakkeet, eristyskytkimet, MCCBS)

Sulake (LQPV-32-sarja): estää liiallisen virran vahingollisilta laitteilta.


Eristinkytkin (LONQ-40-sarja): Irrottaa manuaaliset piirit huoltoa varten.


Valettu kotelon katkaisija (LQM1/M3-sarja): Tarjoaa ylikuormituksen ja oikosulun suojaa (esim. 1000 V DC-luokiteltuja MCB-arvoja).


(4) Inverterin muuntaminen (DC → AC)

DC -voima saapuu invertteriin, muuntamalla sen 220 V/380 V: ksi kotitalous- tai teollisuuskäyttöön.


Ruudukko sidotut järjestelmät syöttävät ylimääräistä virtaa takaisin verkkoon, kun taas verkkojärjestelmät tallentavat sen akkuihin.


(5) Yli-/alajännitesuojaus (AVP 2P/4P-sarja)

Kun ruudukkojännite vaihtelee, yli-/alajännitesuoja katkaisee virran automaattisesti laitteiden vaurioiden estämiseksi.


(6) Johdotus ja liitännät (aurinkoliittimet)

MC4-aurinkoliittimet ovat alan standardi, joka varmistaa vedenpitävän, korroosiokestävän ja korkean virransiirron (esim. 30A/1000V).


3. Auringon PV -järjestelmän avainkomponentit

(1) PV Combiner Box

Toiminto: Yhdistää useita aurinkopaneelinauhoja ja tarjoaa suojaa.


Avainkomponentit:


Sulakkeet (ylivirtasuoja)


Ylijännitesuojauslaite(SPD) (salamansuoja)


Virta/jännitevalvonta (valinnaiset älykkäät ominaisuudet)


(2) Yli-/alajännitesuoja (OVP/UVP)

Toiminto: Tarkkailee ruudukkojännitettä ja katkaisee tehon, jos jännite on liian korkea (> 270 V AC) tai liian matala (<170 V AC).


(3) DC -eristyskytkin

Toiminto: Irrottaa dekaatin piirit manuaalisesti turvallisen huoltoa varten.


Yleiset tyypit:


Pyörivät eristyskytkimet (sopivat ulkokäyttöön)


Katkaisijatyyppiset eristimet (integroidulla suojauksella)


(4) Aurinkoliittimet (MC4 -standardi)

Tärkeimmät ominaisuudet:


Vedenpitävä, UV-kestävä, korkean lämpötilan toleranssi


Nimellisvirta: 30a


Nimellisjännite: 1000 V DC


(5) PV -sulakkeet (GPV/GR -sarja)

Toiminto: Suojaa PV -taulukkoja lyhytkiruilta ja ylikuormituksilta.


Erot vakiosulakkeista:


Korkeajännitteen luokitus (DC 1000V+)


Korkea murtokyky (voi keskeyttää suuret vikavirrat)


(6) Valettu kotelon katkaisija (MCCB aurinkokunnalle)

Toiminto: Tarjoaa ylikuormitus- ja oikosulkua DC-järjestelmille.


Tyypilliset eritelmät:


Nimellisjännite: DC 1000V


Nimellisvirta: 32A-250A


4. Solar PV -järjestelmien sovellukset

Asuinkatto aurinko (5KW-10KW, tallennustilassa)


Kaupalliset ja teolliset PV-laitokset (50 kW-1MW, ruudukko sidottu)


Verkko-aurinkojärjestelmät (etäalueet, akkupohjaiset)


Agrivoltaics (aurinko + maatalouden integraatio)


5. Tulevat trendit: älykkäämpiä ja tehokkaampia aurinkojärjestelmiä

Älykäs seuranta: Reaaliaikainen seuranta mobiilisovellusten kautta (esim. Sähköntuotanto, vikärähdykset).


Aurinko + tallennusintegraatio: Hybridijärjestelmät, kuten Tesla Powerwall.


Mikroinvertterit: Optimoi jokainen paneeli erikseen suuremman tehokkuuden saavuttamiseksi.


Johtopäätös

Aurinko -PV -järjestelmät toimivat PV -moduulien prosessin kautta → yhdistelmälaatikko → invertteri → Tehonjakelu → Ruudukko/tallennus, kriittisten komponenttien, kuten yhdistelmälaatikoiden, sulakkeiden, eristyskytkimien, liittimien ja MCCB: ien avulla, jotka varmistavat tehokkaan, turvallisen ja vakaan suorituskyvyn.


Jos harkitset aurinkoenergian asennusta, valitse CNLONQCOM-korkealaatuiset PV-komponentit + Professional Protection -laitteet järjestelmän elinkaaren ja sähköntuotannon tehokkuuden maksimoimiseksi!


🔋 Keskustelemme: Mikä aurinkoenergiajärjestelmien näkökohta kiinnostaa sinua eniten?
